挡土墙分类形式-挡土墙分类

挡土墙根据其刚度及位移方式不同，可分为刚性挡土墙、柔性挡土墙和临时支撑三类。

按所处环境条件分为一般地区挡土墙、浸水地区挡土墙和地震地区挡土墙等。

一般地区挡土墙根据挡土墙的设置位置不同，分为路肩墙、路堤墙、路堑墙和山坡墙等。

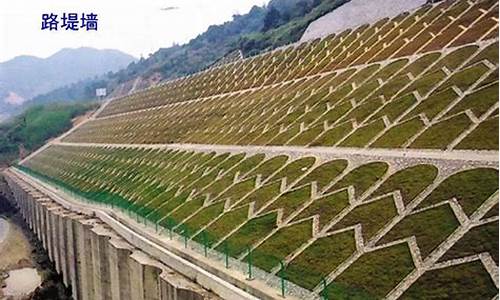

设置于路堤边坡的挡土墙称为路堤墙；墙顶位于路肩的挡土墙称为路肩墙；设置于路堑边坡的挡土墙称为路堑墙；设置于山坡上，支承山坡上可能坍塌的覆盖层土体或破碎岩层的挡土墙称为山坡墙。

按结构特点可分为石砌重力式、石砌恒重式、加筋土重力式、混凝土半重力式、钢筋混凝土悬臂式和扶臂式、锚杆式和锚定板式、竖向预应力锚杆式等。

按墙体材料可分为石砌挡土墙、混凝土挡土墙、钢筋混凝土挡土墙、钢板挡土墙等。

根据受力方式，分为仰斜式挡土墙和承重式挡土墙。

挡土墙分类

挡土墙是一种能够抵抗侧向土压力，用来支撑天然边坡或人工边坡，保持土体稳定的建筑物。靠回填土(或山体)一侧为墙背，外露临空一侧为墙面(也称墙胸)，墙底与墙面交线为墙趾，墙底与墙背的交线为墙踵，墙背与垂线的交角为墙背倾角。

挡土墙结构类型有重力式、半重力式、悬臂式、扶壁式、锚杆式、加筋土钉式、地下连续墙、排桩式、水泥土墙、土钉墙、逆做拱墙、柱板式、朵式等。其中重力式挡土墙在工程中最为常见。悬臂式、扶壁式使用也较多。

挡土墙按作用分类做法：

路肩墙：护肩及改善综合坡度

路堤墙：收缩坡脚，防止边坡或基底(对于陡坡路堤)滑动，沿河路堤则可防水流冲刷等。

路堑墙：减少开挖，降低边坡高度

山坡墙：支挡坡上覆盖层，可兼起拦石作用

隧道及明洞口挡墙：缩短隧道或明洞口长度

桥梁两端挡墙：护台及连接路堤，作为翼墙或桥台

挡土墙按结构分类做法：

(一)重力式挡土墙

重力式挡土墙靠自身重力平衡土体，一般型式简单、施工方便、圬工量大，对基础要求也较高。依据墙背型式不同，其种类有普通重力式挡墙、不带衡重台的折线墙背式重力挡墙和衡重式挡墙。

衡重式挡墙 属重力式挡墙;衡重台上填土使得墙身重心后移，

增加了墙身的稳定性;墙胸很陡，下墙背仰斜，可以减小墙的高度和土方开挖;但基底面积较小，对地基要求较高。

(二)锚定式挡土墙

锚定式挡土墙属于轻型挡土墙，通常包括锚杆式和锚定板式两种。

锚杆式挡墙主要由预制的钢筋混凝土立柱和挡土板构成墙面、与水准或倾斜的钢锚杆联合作用支挡土体，主要是靠埋置岩土中的锚杆的抗拉力拉住立柱保证土体稳定的。

锚定板式则将锚杆换为拉杆，在其土中的末端连上锚定板。它不适于路堑，路堤施工容易实现。

(三)薄壁式挡墙

薄壁式挡土墙是钢筋混凝土结构，包括悬臂式和扶壁式两种主要型式。

悬臂式挡土墙由立壁和底板组成，

有三个悬臂，即立壁、趾板和踵板。当墙身较高时，可沿墙长一定距离立肋板(即扶壁)联结立壁板与踵板，从而形成扶壁式挡墙;老路加固时，考虑扶壁难以在踵板侧做，也可考虑将其做在趾板侧，同样可以发挥作用，但须进行设计计算确定。

(四)加筋土挡土墙

加筋土挡土墙是由填土、填土中的拉筋条以及墙面板等三部分组成，它是通过填土与拉筋间的摩擦作用把土的侧压力削减到土体中起到稳定土体作用的。

加筋土挡土墙属于柔性结构，对地基变形适应性大，建筑高度也可很大，适用于填土路基;但须考虑其挡板后填土的渗水稳定及地基变形对其的影响，需要通过计算分析选用。

(五)其它挡土墙

柱板式挡土墙 (沿河路堤及基坑开挖中常用)

桩板式挡土墙 (基坑开挖及抗洪中使用)

垛式挡土墙(又称为框架式挡土墙)

挡土墙分类介绍？

挡土墙是一种用于防止土地滑坡、保护道路和建筑物的重要结构。根据材料分类，挡土墙可以分为以下几类：

混凝土挡土墙

混凝土挡土墙是一种常见的挡土墙类型。它由钢筋混凝土构成，具有优异的抗压性能和耐久性。混凝土挡土墙的建造步骤如下：

1.确定挡土墙的位置和高度，并进行地基处理。

2.按设计要求制作模板并进行钢筋绑扎。

3.浇注混凝土并进行养护。

4.安装挡土墙面板和防渗材料。

混凝土挡土墙具有结构稳定、施工方便等优点，但也存在一定的缺点，如施工周期长、成本高等。

石材挡土墙

石材挡土墙是一种以天然石材为主要材料的挡土墙。它具有美观、耐久的特点，适用于各种地形条件。石材挡土墙的建造步骤如下：

1.确定挡土墙的位置和高度，并进行地基处理。

2.选择合适的石材进行砌筑。

3.石材砌筑完成后，进行填缝和防渗处理。

石材挡土墙具有美观、环保等优点，但也存在一定的缺点，如施工难度大、成本较高等。

钢板挡土墙

钢板挡土墙是一种以钢板为主要材料的挡土墙。它具有施工方便、成本低等优点，适用于各种地形条件。钢板挡土墙的建造步骤如下：

1.确定挡土墙的位置和高度，并进行地基处理。

2.安装钢板挡土墙支撑结构。

3.安装钢板并进行防腐处理。

钢板挡土墙具有施工方便、成本低等优点，但也存在一定的缺点，如耐久性较差、易受外力影响等。

植物挡土墙

植物挡土墙是一种以植物为主要材料的挡土墙。它具有环保、美观等优点，适用于各种地形条件。植物挡土墙的建造步骤如下：

1.确定挡土墙的位置和高度，并进行地基处理。

2.选择适宜的植物进行种植。

3.进行植物养护和管理。

植物挡土墙具有环保、美观等优点，但也存在一定的缺点，如养护难度大、生长周期长等。

一说到挡土墙分类，相关建筑人士还是比较陌生的，什么是挡土墙？重力式挡土墙的基本概况怎么样？以下是中达咨询为建筑人士整理相关挡土墙分类基本内容，具体内容如下：

挡土墙是指支承路基填土或山坡土体、防止填土或土体变形失稳的构造物。

挡土墙类型有哪些？中达咨询通过相关内容的查询，梳理现阶段比较常用的挡土墙类型，内容如下：（1）石砌重力式（2）加筋土挡土墙（3）混凝土半重力式（4）钢筋混凝土悬臂式等内容，中达咨询以加筋土挡墙为例，内容如下：

重力式挡土墙是以挡土墙自身重力来维持挡土墙在土压力作用下的稳定。它是我国目前常用的一种挡土墙。重力式挡土墙可用石砌或混凝土建成，一般都做成简单的梯形。重力式挡土墙，指的是依靠墙身自重抵抗土体侧压力的挡土墙。重力式挡土墙可用块石、片石、混凝土预制块作为砌体，或采用片石混凝土、混凝土进行整体浇筑。半重力式挡土墙可采用混凝土或少筋混凝土浇筑。重力式挡土墙可用石砌或混凝土建成，一般都做成简单的梯形。它的优点是就地取材，施工方便，经济效果好。所以，重力式挡土墙在我国铁路、公路、水利、港湾、矿山等工程中得到广泛的应用。

重力式挡土墙基本类别：

重力式挡土墙可根据其墙背的坡度分为仰斜、俯斜、直立三种类型。

1.按土压力理论，仰斜墙背的主动土压力最小，而俯斜墙背的主动土压力最大，垂直墙背位于两者之间。

2.如挡土墙修建时需要开挖，因仰斜墙背可与开挖的临时边坡相结合，而俯斜墙背后需要回填土，因此，对于支挡挖方工程的边坡，以仰斜墙背为好。反之，如果是填方工程，则宜用俯斜墙背或垂直墙背，以便填土易夯实。在个别情况下，为减小土压力，采用仰斜墙也是可行的，但应注意墙背附近的回填土质量。

3.当墙前原有地形比较平坦，用仰斜墙比较合理；若原有地形较陡，用仰斜墙会使墙身增高很多，此时宜采用垂直墙或俯斜墙。
