什么是对焊法兰？

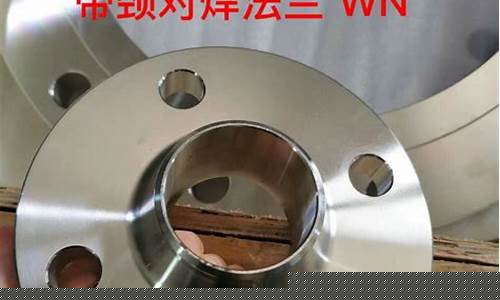

对焊法兰又称高颈法兰，它与平焊法兰不同之处在于从法兰与管子焊接处到法兰盘有一段长而倾斜的高颈，此段高颈的壁厚沿高度方向逐渐过渡到管壁厚度，改善了应力的不连续性，因而增加了法兰强度。对焊法兰主要用于工况比较苛刻的场合，如管道热膨胀或其他载荷而使法兰处受的应力较大或应力变化反复的场合;压力、温度大幅度波动的管道或高温、高压及零下低温的管道。对焊法兰不易变形，密封好，应用广泛，公称压力PN在16MPa左右。附：什么是平焊法兰？

对焊法兰按照密封面的种类可以分为：平面对焊法兰、突面对焊法兰、凹凸面对焊法兰和榫槽面对焊法兰。

对焊平法兰就是对焊法兰密封面为平面。

对焊法兰尺寸参考大全

平焊法兰是法兰的一种，简称为平板，这种法兰在与管件的连接过程中只需要单面焊接，因此在牢固性、安全性方面不及对焊法兰，因此只能适用于压力、强度等级比较低的管件连接工程，但是安装流程简单，比较容易操作。下面小编就来给大家详细介绍一下平焊法兰吧!

　　一、平焊法兰原理

平焊法兰主要作用于两个管件的连接，先将管件插入法兰的内控，并调整到合适位置，然后进行焊接。法兰的密封效果好坏，完全取决于法兰垫片的应用，同时用螺栓进行固定，为了防止法兰在螺栓的作用下产生形变，一般在制造时要加厚法兰的内壁，因此整个设备的重量就会相对比较大，因此平焊法兰抛弃了一般垫片的使用，而是增加了密封环的设计，这样不仅提高了密封性能，而且降低了整个装置的重量，在应用时更加方便。

　　二、平焊法兰特点

1、平焊法兰的在外型的设计上比较节省空间，而且质量较轻，容易安装、操作;

2、这种法兰因采用的特殊的密封圈，因此密封效果相对来说比较理想;

3、因为密封圈的利用而减少了螺栓的使用，因此对平焊法兰造成的压力作用减少，因此不容易发生形变，使用寿命相对较长。

　　三、平焊法兰分类

1、应用在容器上的平焊法兰分为甲型平焊法兰、乙型平焊法兰;

2、根据应用途径不同，分为钢制管法兰和带颈钢制管法兰。

　　四、平焊法兰规格标准

1、管子外径：14-529mm;

2、法兰外径：90-730mm;

3、螺栓孔中心圆直径：60-660mm;

4、法兰厚度：16-52mm;

5、螺栓孔直径：14-41mm;

6、螺栓数量：4-10个;

7、法兰理论重量：0.634-67.3kg。

　　五、平焊法兰与对焊法兰区别

1、平焊法兰只需要节进行单面焊接，而对焊法兰需要双面焊接，并且要对管件内部进行焊接;

2、平焊法兰所能承受的压力比较小，而且容易发生形变，而对焊法兰能够承受极大的压力，安全系数比较高。

以上就是小编为大家介绍的关于平焊法兰的各种相关信息，相信大家对这种法兰又有了新的认识和了解，大家在选购时一定要认准值得信赖的品牌或厂家，从而保证装置的质量和安全性。如果你想了解更多相关信息，就继续关注我们土巴兔吧!

土巴兔在线免费为大家提供“各家装修报价、1-4家本地装修公司、3套装修设计方案”，还有装修避坑攻略！点击此链接：，就能免费领取哦~

对焊法兰标准介绍

装修中我们会遇到许多专业词汇，比如本文中将要提到的法兰，那么法兰究竟是什么呢?法兰是管子之间连接的零件。而法兰连接，就是紧密连接管路两端的两个法兰的接头，这种接头易于拆卸，密封性好。它其实就是管路之间相互连接的一种接头，主要通过把两个管件或管道分别固定在两个法兰盘上，然后在两个法兰盘中间垫一个法兰垫圈，最后用螺栓拉紧法兰盘，使它们紧密结合在一起。

法兰连接方式一般可以分为五种：即平焊、对焊、承插焊、松套、螺纹。

对焊法兰的内外层都要焊接，一般多用于中、高压管道中，管道的公称压力在0.25～2.5MPa之间。对焊法兰连接方式的密封面是凹凸式的，安装比较复杂，所以人工费、安装法以及辅材费都比较高。

下面小编就带您看看对焊法兰尺寸的介绍

PN1.0?MPa对焊法兰尺寸

PN1.6?MPa对焊法兰尺寸

PN2.5?MPa对焊法兰尺寸

PN4.0?MPa对焊法兰尺寸

PN6.3?MPa对焊法兰尺寸

PN10.0?MPa对焊法兰尺寸

PN16.0?MPa对焊法兰尺寸

PN25.0?MPa对焊法兰尺寸

由于法兰具有良好的综合性能，所以它广泛用于化工、建筑、给水、排水、石油、轻重工业、冷冻、卫生、水暖、消防、电力、航天、造船等基础工程。在装修过程中，法兰的用途也非常广泛，不同尺寸的法兰也有着不一样的功效，通过以上的介绍，您应该大致了解对焊法兰的尺寸了吧。装修的过程中，您可以对照上面的尺寸表合理的使用法兰哦。

法兰是小兔在小时候的回忆了，它是我们家乡的特产，家乡因为生产法兰而出名。法兰也称为蓝盘，是在阀门处安装的圆片儿，在中国它不仅生产自己使用并且可以出口作为外贸的产品增加中国的GDP。法兰的种类很多，小兔来为大家介绍一种法兰的标准叫做对焊法兰。

对焊法兰的标准

对焊法兰在使用中具有不同的分类标准，按照一定的方式和方法使用和推广，施展重要的作用和价值，能够为使用者带来一定的方便和价值。

管道法兰按与管子的连接方式可分为五种基本类型：平焊法兰、对焊法兰、螺纹法兰、承插焊法兰、松套法兰。法兰的密封面型式有有多种，一般常用有凸面(RF)、凹面(FM)、凹凸面(MFM)、榫槽面(TG)、全平面(FF)、环连接面(RJ)。

对焊法兰：用于法兰与管子的对口焊接，其结构合理，强度与刚度较大，经得起高温高压及反复弯曲和温度波动，密封性可靠，公称压力为0.25～2.5MPa的对焊法兰采用凹凸式密封面。

平焊法兰：适用于公称压力不超过2.5MPa的碳素钢管道连接。平焊法兰的密封面可以制成光滑式，凹凸式和榫槽式三种。光滑式平焊法兰的应用量最大，多用于介质条件比较缓和的情况下，如低压非净化压缩空气、低压循环水，它的优点是价格比较便宜。

不同形式的法兰在使用中具有不同的使用价值和作用，按照正确得到方式和原理使用，保证在使用中具有良好的质量检验

根据压力的不同等级，对焊法兰垫也有不同材料，从低压石棉垫、高压石棉垫到金属垫都有。对焊法兰在实际的生产和研制中采用不同的方式和工艺进行制作和生产，按照工艺方式和原理进行，对不同的方面产生重要的价值和作用，在实际的生产中添加一定的元素增加碳钢法兰的特性和价值，表现良好的使用特点和价值。法兰连接使用方便，能够承受较大的压力。

在工业管道中，对焊法兰连接的使用十分广泛。在家庭内，管道直径小，而且是低压，看不见对焊法兰连接。如果在一个锅炉房或者生产现场，到处都是法兰连接的管道和器材。

1、?连接管路并保持管路密封性能;

2、?便于某段管路的更换;碳钢也叫碳素钢，指含炭量WC小于2%的铁碳合金。

碳钢除含碳外一般还含有少量的硅、锰、硫、磷。

3、?便于拆开检查管路情况;

4、?便于某段管路的封闭。www.91wantou.com

日本对焊法兰工业历史已超过半世纪，这期间支撑着日本的机械工业并对日本的经济有很大的贡献。日本锻造协会及日本锻造技术研究院在2002年6月将进行整合，其目的是两个组织的会员能强化组织及其功能，使其能更有效率的运作。如此将可加强对会员的服务，以顺应现代的趋势，与国际锻造业接轨。对焊法兰主要指力学性能取决于钢中的碳含量，而一般不添加大量的合金元素的钢，有时也称为普碳钢或碳素钢。

合金钢碳钢三通，法兰，异径管等高中低压管件拥有当今国内外一流的生产设备检测设备和各种规格的管件弯头法兰流水线其中冷成型热推拉锻打热处理锻压机加工等各种工艺齐全公司还具备多种检测设备如无损探伤化学分析金相检验物理实验等技术力量雄厚能生产美标日标国标标准的各规格的不锈钢法兰，三通，异径管等系列产品被化工部国家电力总公司选定为定点协作厂家。常用法兰标准:

国标法兰：GB9112-2000(GB9113-2000～GB9123-2000)

美标法兰：ANSI?B16.5?，ANSI?B16.47?Class150、300、600、900、1500(WN、SO、BL、TH、LJ、SW)

日标法兰：JIS?B2220?5K、10K、16K、20K(PL、SO、BL)

德标法兰：DIN2527、2543、2545、2566、2572、2573、2576、2631、2632、2633、2634、2638

(PL、SO、WN、BL、TH)

意大利标准法兰：UNI2276、2277、2278、6083、6084、6088、6089、2299、2280、2281、2282、2283

(PL、SO、WN、BL、TH)

英国标准法兰：BS4504、4506

化工部标准：HG5010-52～HG5028-58、HGJ44-91～HGJ65-91

HG20592-97(HG20593-97～HG20614-97)

HG20615-97(HG20616-97～HG20635-97)

机械部标准：JB81-94～JB86-94、JB/T79-94～JB/T86-94

压力容器标准：?JB4700-2000～JB4707-2000?、SH501-1997?石油化工钢制夹套管法兰

船用法兰标准：GB/T11694-94、GB/T3766-1996、GB/T11693-94、GB10746-89、?GB/T4450-1995、GB/T11693-94、GB2506-2005、CBM1012-81、CBM1013等

应用范围：?锅炉压力容器、石油、化工、造船、制药、治金、机械、食品等行业采用一定的工艺方式和原理进行生产和焊接，严格保证使用中的良好质量。对焊法兰应经超声波探伤，无分层缺陷。

1.对焊法兰的级别及其技术要求应符合JB4726-4728的相应要求。

2.对焊法兰一般采用锻件或锻轧工艺制成。

3.对焊法兰的颈部外侧斜度应不大于7o。对焊法兰在生产和焊接时严格控制技术参数，保证能够在生产和使用中充分发挥作用和价值。

小兔对于对焊法兰的标准已经介绍的再详细不过了，小兔相信聪明的大家一定都记住了对焊法兰的标准。法兰是通过车床对钢圈的加工和再加工而生成的，原材料是不锈钢，所以大家不要担心法兰的使用年限，它的寿命是非常长的，而且不生锈，可放心使用。
